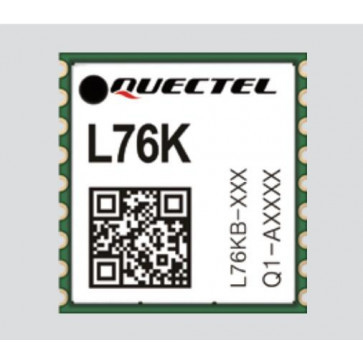

Modul Quectel L76K GNSS 3G 4G für Fahrzeug-Verfolger-Digitalkamera

Modul Quectel L76K GNSS 3G 4G für Fahrzeug-Verfolger-Digitalkamera

Spezifikationen:

Modul Quectel L76K GNSS

* GNSS: GPS/BeiDou/QZSS/GLONASS

* Formfaktor: LCC

* Maße: × 9,7 × 10,1 2.0mm

* Gewicht: 0.4g

* Betriebstemperatur: -40 °C | °C +85

* Lagertemperatur: -40 °C | °C +90

* Chip Solution: AT6558R

* Kanalnummer des Band-L1 des Empfänger-(C-/Acode): 32 Bahn 46 Acq

* Empfänger des Band-L1 (C-/Acode) SBAS: WAAS/EGNOS/MSAS/GAGAN

* A-GNSS: Gestützt

* Empfindlichkeit:
- Autonomer Erwerb: -148dBm
- Reacquisition: -160dBm
- Spurhaltung: -162dBm

* TTFF (Zeit zur ersten Verlegenheit)
- Kaltstart: <30s> - Warmstart: <2s> - Heißstart: <2s>

* Positions-Genauigkeit (autonom): <2>

* Geschwindigkeits-Genauigkeit (ohne Hilfe): <0>

* maximale Beschleunigungs-Genauigkeit (ohne Hilfe) <0>

* TIMING-Genauigkeit (1σ): <30ns>

* Max Update Rate: 5Hz

* Baud Rate (Nichterfüllung): 9600bps

* Geo-Zaun: N/A

* Stauen von Entdeckung: N/A

* entstörend: N/A

* eingebautes LNA

* elektrische Daten
- Stromversorgung: 2.7V zu 3.4V
- Input-/Outputspannung: 2.7V zu 3.4V
- Leistungsaufnahme (Erwerb): 29mA (GPS+GLONASS)
- Leistungsaufnahme (Spurhaltung): 29mA (GPS+Beidou)
- Leistungsaufnahme (Ersatz-/der geringen Energie Modus): 8μA

* Schnittstellen:
- UART
- IIC (NMEA): N/A
- DOSE: N/A
- Zurückstellen
- Zeit-Impuls

* Antenne
- Kurzschlusssicherungs-u. Offen-Stromkreis-Entdeckung
- Antennen-Art: Aktiv oder passiv
- Antennen-Energie: Extern oder intern
- Bescheinigungen: N/A

* empfohlene Anwendungen: Fahrzeug-Verfolger, Anlagegut-Verfolger, Sicherheit, industrielles PDA oder PND, Digitalkamera, etc.
